AII-B4/OTC機器人的所有零部件規格及對應的OTC訂貨號

最近有很多朋友聯系我想找OTC機器人AII(A2)系列的詳細分解圖。因?yàn)锳II(A2)是OTC好多年前出的機器人系列，資料比較難找，但不負眾望，還是被我找到了，今天我們先來說AII-B4這個型號的焊接機器人。

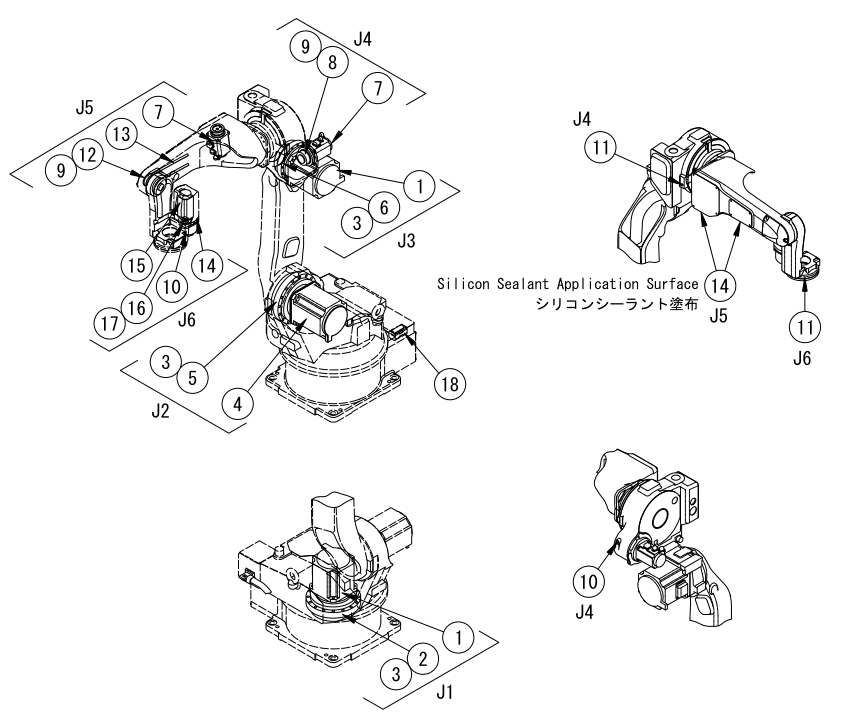

首先，我們看AII-B4(A2-B4)這個機器人的分解圖如下：

還是跟之前一樣對照上面的圖，我們來看下文:

一、J1軸（第一軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02149。

2.上圖配件符號：②，名稱：RV減速機，型號：L10725G00。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

一、J2軸（第二軸）

1.上圖配件符號：④，名稱：交流伺服電機，型號：W-L02150。

2.上圖配件符號：⑤，名稱：RV減速機，型號：L10725F00。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

三、J3軸（第三軸）

1.上圖配件符號：①，名稱：交流伺服電機，型號：W-L02149。

2.上圖配件符號：⑥，名稱：RV減速機，型號：L10725E00。

3.上圖配件符號：③，名稱：潤滑脂，型號：100-0624。

四、J4軸（第四軸）

1.上圖配件符號：⑦，名稱：交流伺服電機，型號：W-L02148。

2.上圖配件符號：⑧，名稱：諧波減速機，型號：W-L02034。

3.上圖配件符號：⑨，名稱：潤滑脂，型號：2670-052。

4.上圖配件符號：⑩，名稱：潤滑脂，型號：2670-017。

5.上圖配件符號：?，名稱：潤滑脂，型號：2670-017。

五、J五軸（第五軸）

1.上圖配件符號：⑦，名稱：交流伺服電機，型號：W-L02148。

2.上圖配件符號：?，名稱：諧波減速機，型號：L10725H00。

3.上圖配件符號：?，名稱：皮帶，型號：W-L02051。

4.上圖配件符號：?，名稱：潤滑脂，型號：2670-015。

5.上圖配件符號：⑨，名稱：潤滑脂，型號：2670-052。

六、J1軸（第六軸）

1.上圖配件符號：?，名稱：交流伺服電機，型號：W-L02147。

2.上圖配件符號：?，名稱：諧波減速機，型號：W-L02036。

3.上圖配件符號：?，名稱：潤滑脂，型號：2670-015。

4.上圖配件符號：?，名稱：潤滑脂，型號：2670-053。

5.上圖配件符號：⑩，名稱：潤滑脂，型號：2670-017。

6.上圖配件符號：?，名稱：潤滑脂，型號：2670-017。

七、內部配線

1.配件名稱：電纜組件(1)（主體后部～上臂），型號：L10460F00。

2.配件名稱：電纜組件(2)(上臂內J5、J6軸用)，型號：L10470F00。

3.配件名稱：電纜組件(3)(上臂內J5、J6軸用)，型號：L10470G00。

4.配件名稱：電纜組件(4)(上臂內J6軸用)，型號：L10470H00。

八、組件

1.配件名稱：J5軸單元(J5軸組件)，型號：L10470C00。

2.配件名稱：J6軸單元(J6軸組件)，型號：L10470B00。

九、其他

1.配件名稱：功率電纜(J1內部)，型號：L10460R00。

2.配件名稱：功率電纜（從J2到上臂），型號：L10460S00。

3.上圖配件符號：?，名稱：電池，型號：100-2147。

OTC機器人AII-B4(A2-B4)的所有零部件規格及對應的OTC訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
