OTC焊機CPVE400所有配件及其對應的規格型號

今天給大家?guī)?lái)的是OTC焊機CPVE400所有配件及其對應的規格型號，我發現有很多焊機師傅在維修OTC焊機CPVE系列是能準確的找到焊機的故障原因，并且知道要更換哪個配件，但是卻不知道這個配件對應的規格型號從而不知道要買哪個型號的配件。所以我就做了這樣一個工作，把CPVE所有的配件和對應的型號全列出來，讓你們能準確的找到需要的型號，希望對大家有所幫助。

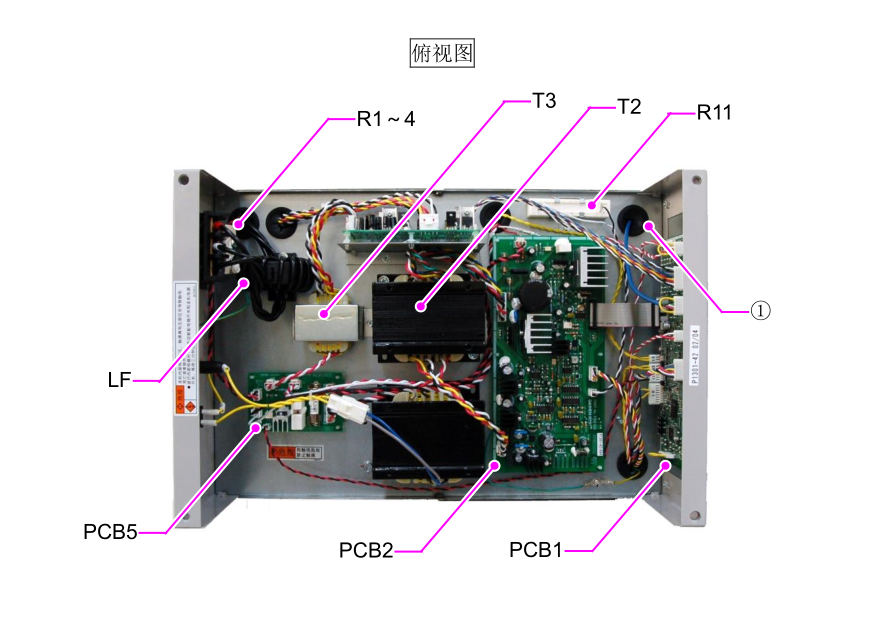

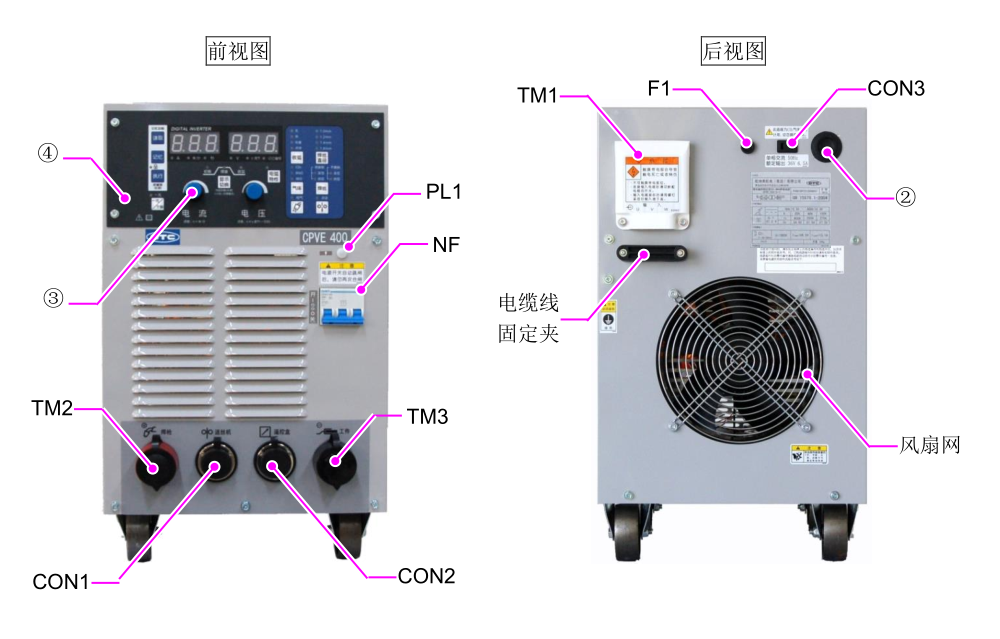

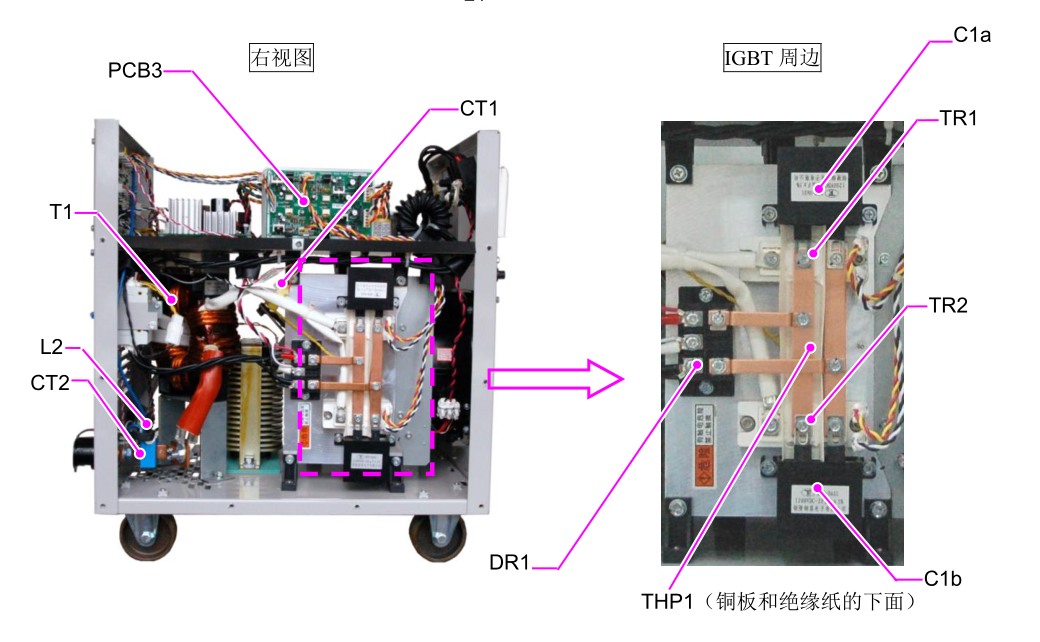

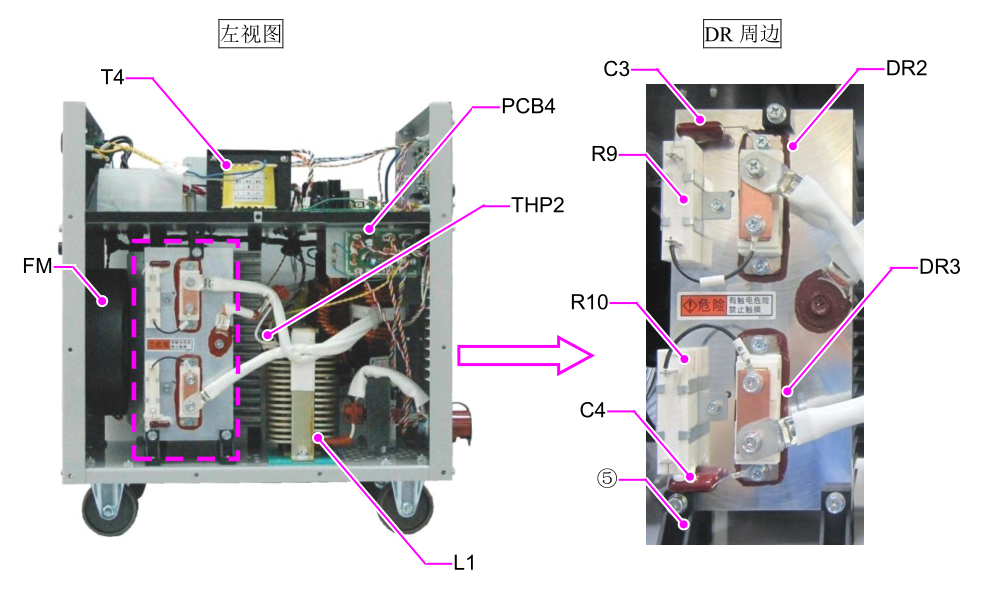

首先我們來看幾張圖，以CPVE400為例，我把這臺焊機的各個角度都拍了下來，并且標出每個零件對應的符號，然后再制作了個表格，把每個符號對應配件的規格型號全列出來了，你們可以一一對比下。

OTC焊機CPVE400的配件型號明細：

1.配件符號:NF,名稱：空氣開關,型號：4614-0848,規格：DZ47-60D40A。

2.配件符號:LF,名稱：濾波器,型號：P30130H01,規格：P30130H01。

3.配件符號:PL1,名稱：指示燈,型號：4600-366,規格：N46010A7KW-01。

4.配件符號:DR1,名稱：整流橋,型號：100-1393,規格：MDS75-16。

5.配件符號:DR2～3,名稱：快速二極管模塊,型號：100-2135,規格：BD150N04FZ。

6.配件符號:TR1,2,名稱：IGBT模塊,型號：100-2134,規格：GD75HFU120C1S。

7.配件符號:CT1,名稱：CT(電流互感器),型號：100-0851,規格：QW-W00050。

8.配件符號:CT2,名稱：霍爾元件,型號：P30110L04,規格：P30110L04。

9.配件符號:L2,名稱：濾波線圈,型號：4739-543,規格：E04RA3100190100。

10.配件符號:T1,名稱：逆變變壓器,型號：P30130B00,規格：P30130B00。

11.配件符號:T2,名稱：控制變壓器,型號：QW-W00123,規格：QW-W00123。

12.配件符號:T3,名稱：控制變壓器,型號：QW-W00128,規格：QW-W00128。

13.配件符號:T4,名稱：控制變壓器,型號：QW-W00124,規格：QW-W00124。

14.配件符號:L1,名稱：直流電抗器（CPVE400）,型號：P30130C00,規格：P30130C00。

15.配件符號:L1,名稱：直流電抗器（CPVE400S）,型號：P30151C00,規格：P30151C00。

16.配件符號:THP1,名稱：溫控開關,型號：100-0931,規格：KSD301-PM6-80/3-NC（#250）。

17.配件符號:THP2,名稱：溫控開關（CPVE400),型號：100-0932,規格：KSD301-PH-110/3-NC（#250）。

18.配件符號:THP2,名稱：溫控開關（CPVE400S),型號：100-2267,規格：KSD301-PH-85/3-NC（#250）。

19.配件符號:FM,名稱：風機,型號：100-0933,規格：200FZY3-S。

20.配件符號:R1～4,名稱：壓敏電阻,型號：100-175,規格：TND14V-911KB0LLAA0。

21.配件符號:R5～8,名稱：碳膜電阻,型號：100-0935,規格：CFS1/4CT52A102J。

22.配件符號:R9,10,名稱：無感水泥電阻,型號：100-1403,規格：RX27N4V-30W-5R1J。

23.配件符號:R11,名稱：水泥電阻,型號：100-0672,規格：RX27-4V-40W-1R-J。

24.配件符號:C1a,b,名稱：薄膜電容,型號：100-1953,規格：MFD-DA01   DC1200V-20UF。

25.配件符號:C3,4,名稱：薄膜電容,型號：100-1396,規格：CBB81-2000V-223J。

26.配件符號:F1,名稱：保險絲,型號：100-0936,規格：RFI-32   6X30F8A250V。

27.配件符號:SH,名稱：分流器,型號：100-0938,規格：60mV  400A。

28.配件符號:RY,名稱：繼電器,型號：4341-206,規格：G6A-274P   DC24V。

29.配件符號:TM1,名稱：輸入端子,型號：K3904B00,規格：K3904B00。

30.配件符號:,名稱：輸入端子保護蓋,型號：K3904C00,規格：K3904C00。

31.配件符號:TM2,名稱：輸出端子,型號：100-1292,規格：EDZ95b(R)。

32.配件符號:TM3,名稱：輸出端子,型號：100-1291,規格：EDZ95b(B)。

33.配件符號:TM4,名稱：端子臺（12P）,型號：100-2057,規格：TB-1512。

34.配件符號:L3,名稱：濾波線圈,型號：4739-497,規格：E04RA400270150。

35.配件符號:CON1,名稱：插座,型號：4730-006,規格：DPC25-4BP。

36.配件符號:CON2,名稱：插座,型號：4730-010,規格：DPC25-6BP。

37.配件符號:CON3,名稱：插座,型號：100-0681,規格：RU-02(B99)。

38.配件符號:PCB1,名稱：印刷線路板,型號：P30110P,規格：P30110P00。

39.配件符號:PCB2,名稱：印刷線路板,型號：P30110Q,規格：P30110Q00。

40.配件符號:PCB3,名稱：印刷線路板,型號：P30066S,規格：P30066S00。

41.配件符號:PCB4,名稱：印刷線路板,型號：P30110R,規格：P30110R00。

42.配件符號:PCB5,名稱：印刷線路板,型號：P30110X,規格：P30110X00。

43.配件符號:①,名稱：附膜橡膠堵,型號：W-W03637,規格：W-W03637。

44.配件符號:②,名稱：附膜橡膠堵,型號：100-0945,規格：QW-W00016。

45.配件符號:③,名稱：調節旋鈕,型號：100-2133,規格：KN-21-6Y(藍色)。

46.配件符號:④,名稱：操作面板膜,型號：P30130W02,規格：P30130W02。

47.配件符號:⑤,名稱：散熱片安裝支架,型號：QW-W00116,規格：QW-W00116。
