OTC焊機DL350端子臺信號點連接方法詳解

我們打開OTC焊機DL350焊接電源的蓋板可以看到副機殼上有12P(TM12P)和9P(TM9P)兩個端子臺，在外接專機等自動焊設備時可以參照下文給出的方法來連接。

DL350端子臺圖片

插針編號信號名稱功能
①+,②-電流計用端子連接電流表用的端子請使用零部件編號為4403-057的電流表(400A/60mV)
③+,④-電壓計用端子連接電壓計用的端子臺。請使用零部件編號為4401-016的電壓計（F.S.75V)。如果使用市面上販賣的情況，請使用規格在100V以上的電壓記。
⑤未使用
⑥電壓直接檢測端子（-）此焊機必須連接工件側（-)直接檢測線。平時最好連接至送絲機上，但如果因夾具等原因而無法連接到送絲機上時，請使用電源內部的端子臺。
⑦+,⑨-EN比率設定信號（輸入）通過外部信號調節焊絲負極（EN)比率時使用的端子，詳情請參照『10.2.1(21)通過外部信號設定EN比率J。
⑧+,⑨-EP電弧長設定信號（輸入）通過外部信號微調節EP電弧長度時使用的端子臺，詳情請參照『10.2.1.(21)通過外部信號設定EP電弧長度微調節。

DL350端子臺圖

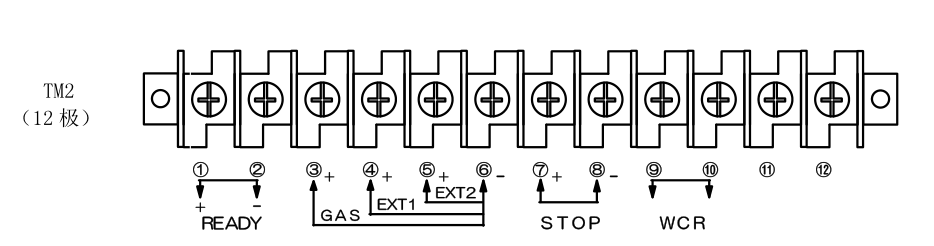

插針編號信號名稱功能
①+,②-READY(輸出）電源待機電源待機繼電器用端子臺。在無缺相、工作停止、過電流輸出、溫度等無異常狀態下，打開電源開關即開始工作（運行）
③+,⑥-GAS(輸入）氣體閥門開閉由外部信號控制氣體閥門開閉時使用此端子。端子間短路時氣體閥門打開。
④+,⑥-EXT1(輸入）預備輸入信號1用于特殊規格。另外，功能編號『4』設為『1』或『2』（自動焊模式)時，將此端子短路，且點動信號為ON時，送絲機會逆轉運行(抄回功能）。
⑤+,⑥-EXT2(輸入）預備輸入信號2產品出廠時處于未使用狀態。
⑦+,⑧-STOP(輸入）工作停止由外部控制工作停止操作時使用的端子。端子間開路時停止工作。工作停止(功能）啟動后，焊機會自動停止工作。關閉焊槍開關后使端子間閉合即可恢復正常。為不使“工作停止”誤恢復，“工作停止”開關推薦使用自鎖式開關(按下時接通并鎖定，再次按下時解鎖斷開)。
⑨,⑩WCR(輸出）電流檢測檢測焊接電流用的繼電器觸點輸出。焊接電流輸出時觸點接觸。
?,?未使用
