OTC鋁焊機DW300端子臺信號點連接方法詳解

我們打開OTC焊機DW300焊接電源的蓋板可以看到副機殼上有12P(TM2)和8P(TM1)兩個端子臺，這臺焊機與DL350有點相似，如果您熟悉DL350那對這點焊機就很容易掌握了，DW300與在外接專機等自動焊設備時可以參照下文給出的方法來連接。

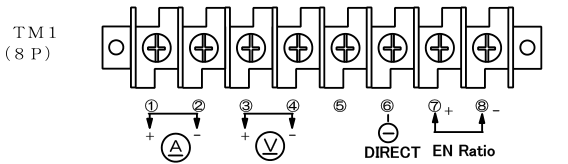

DW300端子臺TM2圖

插針編號	信號名稱	功能
①+,②-	電流表用端子	連接電流表用的端子
③+,④-	電壓表用端子	連接電壓表用的端子臺，將輸出端子間的電壓整流后再輸出。
⑤	未使用
⑥	電壓直接檢測端子(-)	焊接電纜往復長度超過30m時，雖然建議將母材側(-)檢測線與送絲機連接，但如果因夾具等原因而無法連到接送絲機時，請使用電源內部的端子臺。
⑦+,⑧-	EN比率設定信號(輸入）	通過外部信號調整焊絲負極（EN)比率時使用的端子。

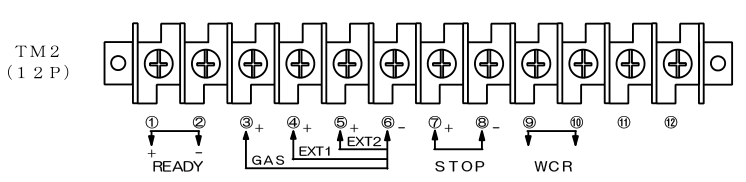

DW300端子臺

插針編號	信號名稱	功能
①+,②-	READY(輸出）電源待機	電源待機繼電器用端子臺。在無缺相、工作停止、輸出過流、溫度異常狀態下，打開電源開關即開始工作（運行）。
③+,⑥-	GAS(輸入）氣體閥門開閉	由外部信號控制氣體閥門開閉時使用此端子。端子間短路時氣體閥門打開。
④+,⑥-	E)(T1(輸入）預備輸入信號1	用于特殊規格。另外，功能編號『4』為『1』或『2』狀態（自動焊模式)時，將此端子短路，點動信號為ON時，送絲機會逆轉運行(回抽功能）。
⑤+,⑥-	EXT2(輸入）預備輸入信號2	用于特殊規格使用，平時請勿連接。
⑦+,⑧-	STOP(輸入）工作停止	此端子為由外部控制停止工作時使用的端子。端子間開路時停止工作。工作停止(功能）啟動后，焊機會自動停止工作。關閉焊槍開關后使端子間閉合即可恢復正常。為不使“工作停止”誤恢復，“工作停止”開關推薦使用自鎖式開關(按下時接通并鎖定，再次按下時解鎖斷開）。另外，功能編號『4』為『1』或『2』狀態（自動焊模式)時，將此端子短路，可以解除所有的異常顯示代碼。
⑨,⑩	WCR(輸出）電流檢測	檢測焊接電流用的繼電器觸點輸出。焊接電流輸出時觸點接觸。
?,?	未使用

OTC鋁焊機DW300端子臺信號點連接方法詳解就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
