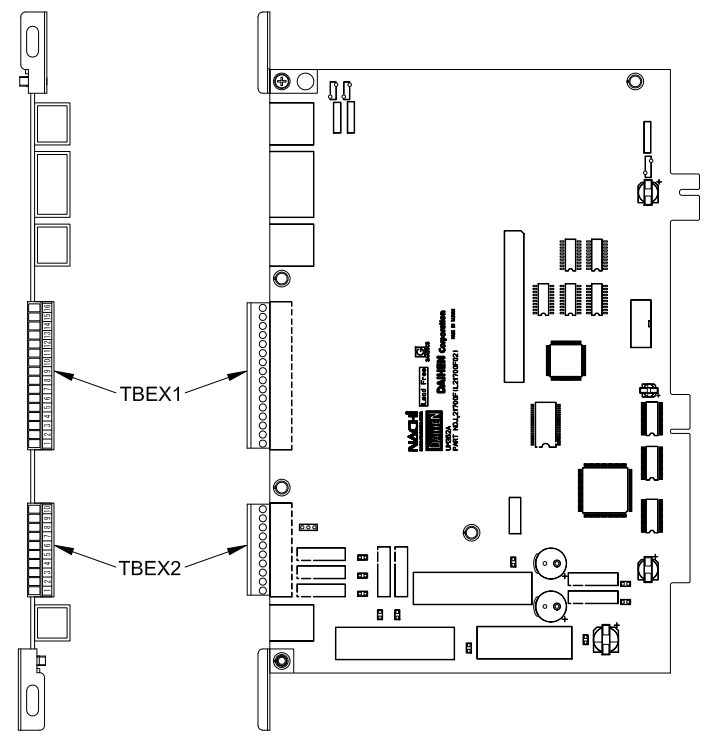

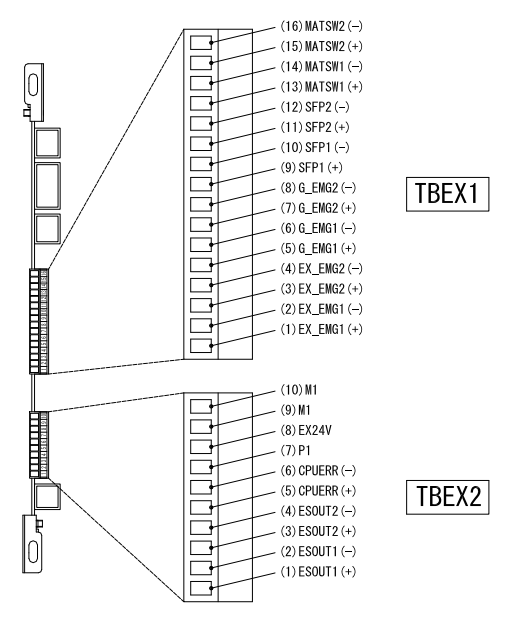

OTC焊接機器人端子臺TBEX1和TBEX2信號線接法介紹教程

16

MATSW2

示教作動開關輸入2-

為示教作動開關輸入端子。出貨時的設定為在13-14間、15-16間裝有跨 接線，所以使用時請取下這些跨接線。

15

示教作動開關輸入2+

14

MATSW1

示教作動開關輸入1-

13

示教作動開關輸入1 +

12

SFP2

安全插頭輸入2-

這是安全插頭輸入端子必須始終連接。

11

安全插頭輸入2+

10

SFP1

安全插頭輸入1-

9

安全插頭輸入1 +

8

G一 EMG2

G-ST0P 輸入 2-

這是G-ST0P輸入端子。出貨時的設定為在5-6間、7-8間裝有跨接線， 所以使用時請取下這些跨接線。

7

G-ST0P 輸入 2+

6

G一 EMG1

G-ST0P 輸入 1-

5

G-ST0P 輸入 1 +

4

EX一EMG2

外部緊急停止輸入2-

為外部緊急停止輸入端子。出貨時的設定為在1-2間、3-4間裝有跨接線， 所以使用時請取下這些跨接線。

3

外部緊急停止輸入2+

2

EX一EMG1

外部緊急停止輸入1-

1

外部緊急停止輸入1+

10

Ml

外部電源接地

通過在EX24V和Ml端子之間供給外部電源(DC24V)，即使在控制裝置電源切斷時也可以操作緊急停止電 路，可以通過緊急停止按鈕的狀態接通/斷開ES0UT1 和ES0UT2。用JP1跨接接腳在使用內部電源（工廠設 定）和使用外部電源之間進行切換。

9

8

EX24V

外部電源24V輸入

7

P1

內部DC24V

為機器人控制裝置內部DC24V電源的端子。本電源為 內部專用，所以，請勿引出用于機器人控制裝置外等。 而且，在機器人控制裝置內設置某種機器時也切勿使 用本端子。

6

CPUERR

CPU異常輸出-(空接點）

表示機器人控制裝置內CPU的動作狀態、為空A接點 輸出端子。在CPU發生異常時為0N (接點為閉)。

5

CPU異常輸出+ (空接點）

4

ES0UT2

緊急停止輸出2-(空接點）

表示緊急停止信號的狀態、為空A接點輸出端子。當按下機 器人控制裝置操作面板或懸式示教作業操縱按鈕臺的緊急 停止按鈕時，該信號為OFF (接點為開)。此輸出信號由獨立的2系統空接點來確保其雙重化~

3

緊急停止輸出2+(空接點）

2

ES0UT1

緊急停止輸出1-(空接點）

1

緊急停止輸出1+(空接點）
