OTC焊機知識

OTC送絲機CM7402\CMW-742-C送絲機構的零部件規格和訂貨號

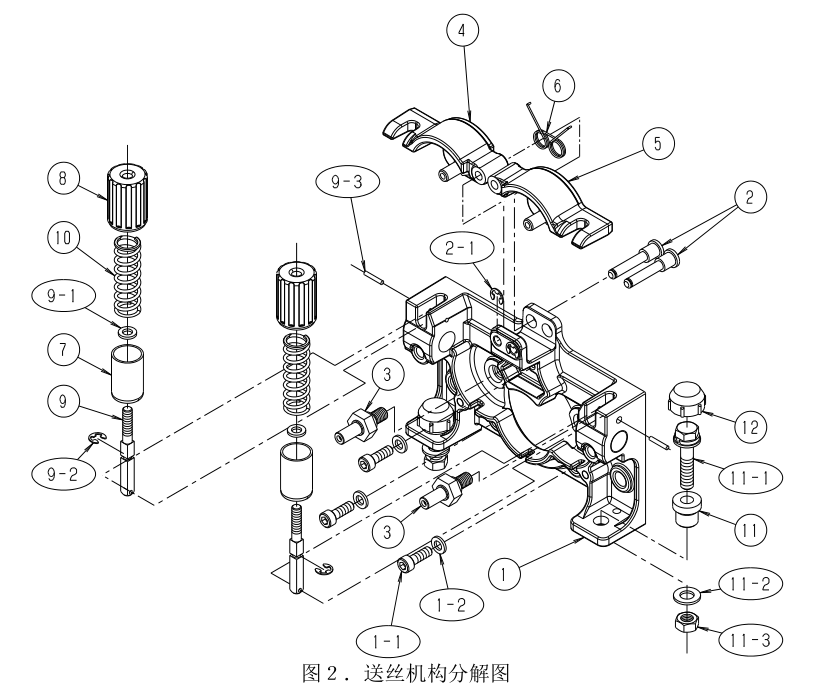

本文主要是介紹OTC送絲機CM7402\CMW-742-C送絲機構。送絲機構比較復雜單獨拿出來說很容易看懂。

$OTC送絲機CM7402\CMW-742-C$

編號	部品編號/OTC訂貨號		名稱	數量	備注
編號	CM-7402	CMW-742-C	名稱	數量	備注
1	U30022B01	U30033B01	主支架	1	不含 1-1，1-2
1-1	—		內六角螺絲	3	M6X18
1-2	—		小圓墊片	3	M6
2	L10595B02		加壓輪臂銷	2	不含2-1
2-1	3361-404		E形定位環	2	E-5
3	L10595B03		驅動輪軸	2
4	U30023T00		加壓輪臂（L)	1	組件
5	U30023W00		加壓輪臂（R)	1	組件
6	L10595B04		線圈彈簧	1
7	L10595B05		加壓彈簧座	2
8	L10595B06		加壓手柄	2
9	L10595B07		加壓螺絲	2	不含9-1，9-2,9-3
9-1	—		小圓墊片	2	M6
9-2	3361-404		E形定位環	2	E-5
9-3	4739-043		彈簧銷	2	2.5X14
10	L10595B08		壓縮彈簧	2
11	U30022B02		絕緣套	2	不含11-1,11-2,11-3
11-1	—		六角螺絲	2	M8X40
11-2	—		墊片	2	M8
11-3	—		螺母	2	M8
12	U5185B15		絕緣外罩	2

OTC送絲機CM7402\CMW-742-C送絲機構的零部件規格和訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
